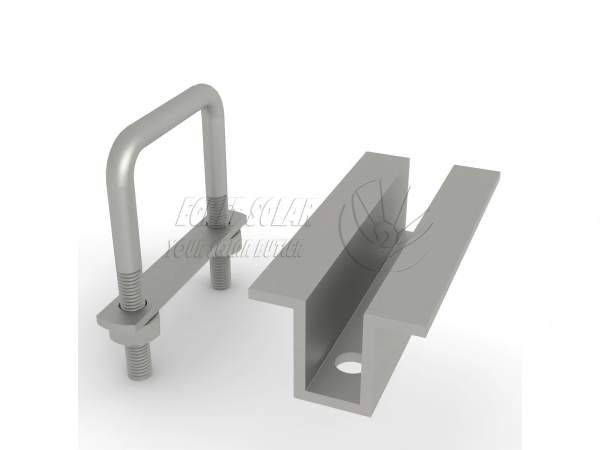

Dual U Bolt Solar Mid Clamp

Ang Egret dual U bolt solar mid clamp ay ginagamit upang ayusin ang mga solar panel sa magkabilang panig sa gitnang posisyon sa pagitan ng dalawang katabing solar photovoltaic panel. Hindi tulad ng ordinaryong solar mid clamp atdulo clamp, ang clamp body ay mas mahaba, 80-100mm, na nagreresulta sa mas pantay na pamamahagi ng puwersa at bumubuo ng buffer structure upang maiwasan ang pagpiga at pagkamot sa photovoltaic aluminum frame.

Ang karaniwang haba ng produkto ay sumasaklaw sa 80-100mm, at tinatanggap ang iba pang mga custom na haba. Ito ay katugma sa pangunahing 30/35/40mm photovoltaic module kapal sa merkado; ang taas ng hugis-U ay maaaring ipasadya upang tumugma sa iba't ibang mga pagtutukoy ng mga parisukat na bakal na pangunahing beam.

MGA PARAMETER NG PRODUKTO

Mga tagubilin sa pagpapasadya

Pagpipilian sa Haba ng Aluminum Clamp: 80mm hanggang 120mm

Angkop na taas ng frame ng PV panel: 30 hanggang 40mm

Lapad ng pagbubukas ng U-bolt (angkop para sa mga pangunahing beam ng rectangular tube): 40/60/80/100mm, angkop para sa 40×60, 50×80, 50×100, atbp. rectangular bracket

U Bolt PV fastener diameter: karaniwang M8 at M6

Kung ang bracket rail ay round tube，maaaring gumamit ng U-shaped rounded bolt; Kung U-shaped na bakal ang ginamit, maaaring gamitinsolar mid clamp na may plastic nut .

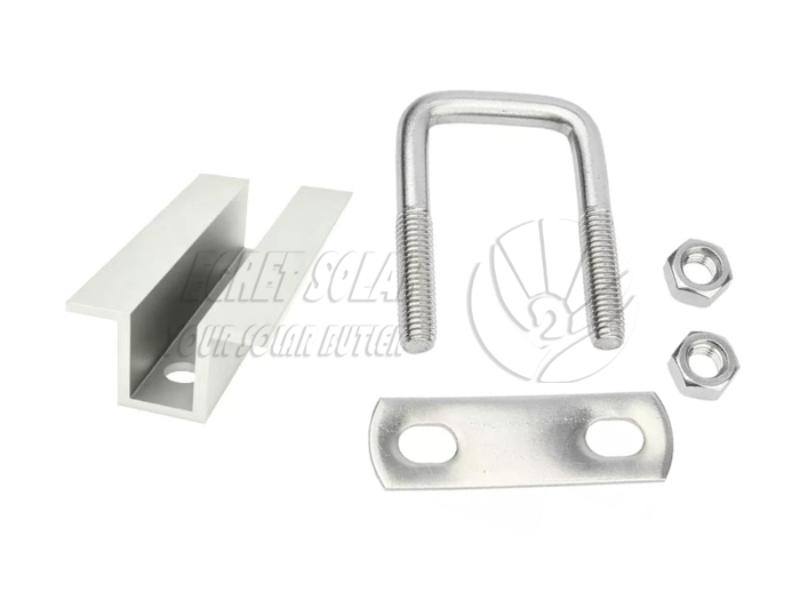

Kasamang Mga Bahagi

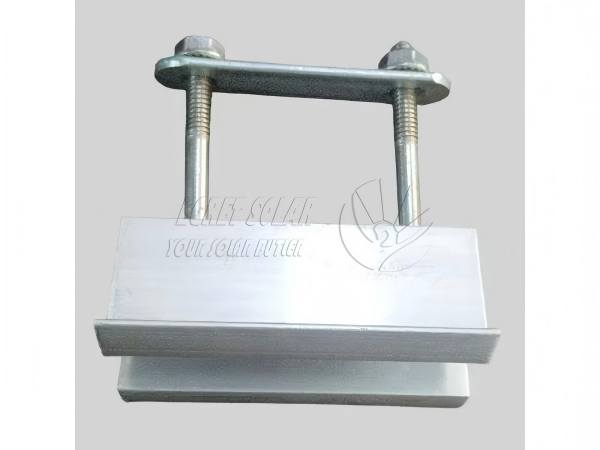

Ang kumpletong hanay ng U-bolt pv clamp ay ipinadala bilang isang set, walang hiwalay na pagbili ng mga accessories ang kinakailangan. Ang kumpletong hanay ay binubuo ng mga sumusunod:

1.Aluminum Mid Clamp *1

( Al6005-T5 aluminum alloy extruded profile, anodized surface

2. Aluminum Mahabang plato*1

( Aluminum clamp ng parehong materyal)

3.U-bolt *1:

( Q235 steel hot-dip galvanized, integrally bent, rust-proof at weather-resistant）

4.Flat washers *2

( Hot-dip galvanized standard fasteners, anti-loosening at anti-slip）

5. Flange nuts o external hex nuts *2

Mga tampok ng U solar mid clamp

Balanseng pamamahagi ng stress, pinipigilan ang pagdulas ng panel

Ang malaking magkasanib na lugar sa pagitan ng aluminum clamp at ng solar panel frame at rail ay nagsisiguro ng pantay na pamamahagi ng stress kumpara sa karaniwang mid clamp, na pumipigil sa pag-alis ng panel sa ilalim ng malakas na hangin at pagbabagu-bago ng temperatura.

Pangmatagalang panlabas na paglaban sa kaagnasan

Ang double layer solar mounting clamp ay lumalaban sa UV rays, ulan, at acid/alkali corrosion; Ang mga U-bolts ay hot-dip galvanized, na tinitiyak ang walang kalawang na operasyon sa loob ng 15 taon kahit na sa mga lugar sa baybayin na may mataas na asin at maulan na timog, na angkop para sa iba't ibang malupit na panlabas na kapaligiran.

Mahusay na after-sell service

Gumagamit ang aming mga produkto ng mataas na kalidad na mga base ng bakal na materyales at may 65µm galvanized layer, na nagbibigay ng 25-taong buhay ng serbisyo at 12-taong warranty.

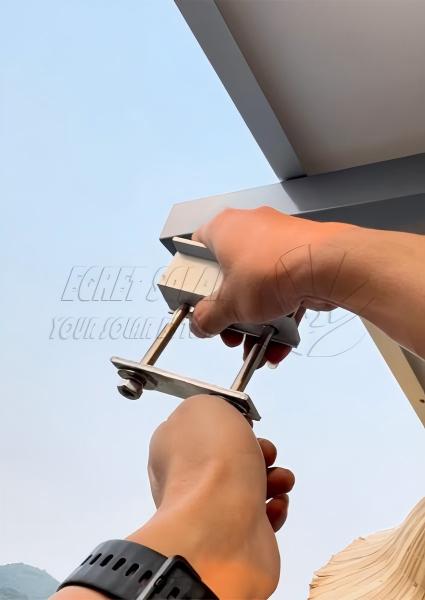

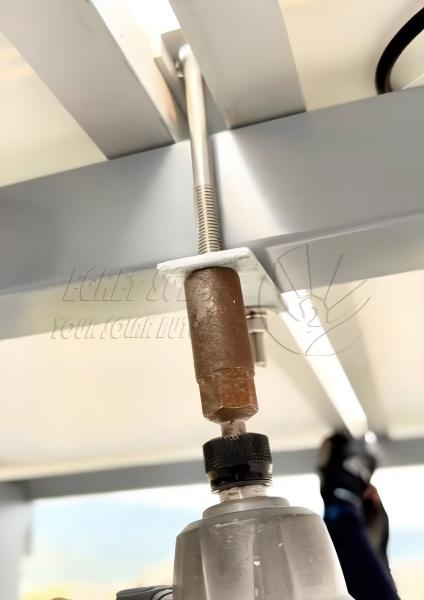

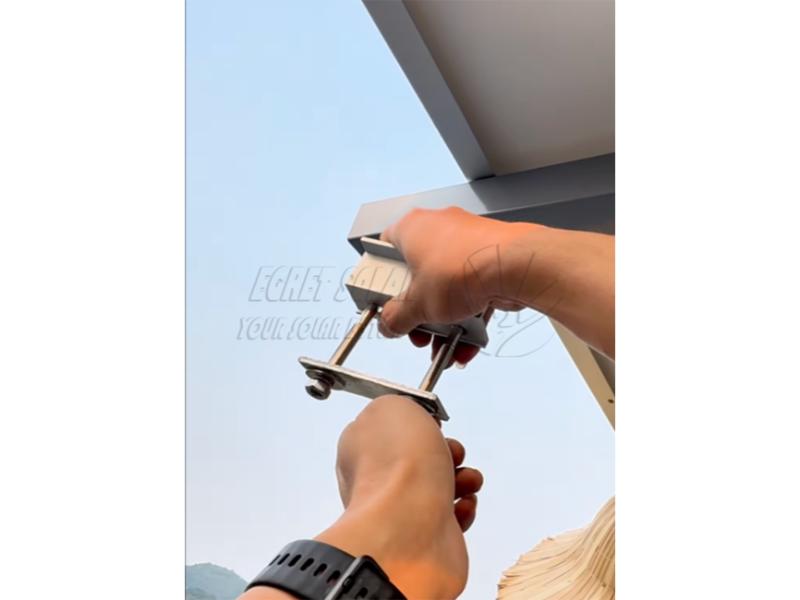

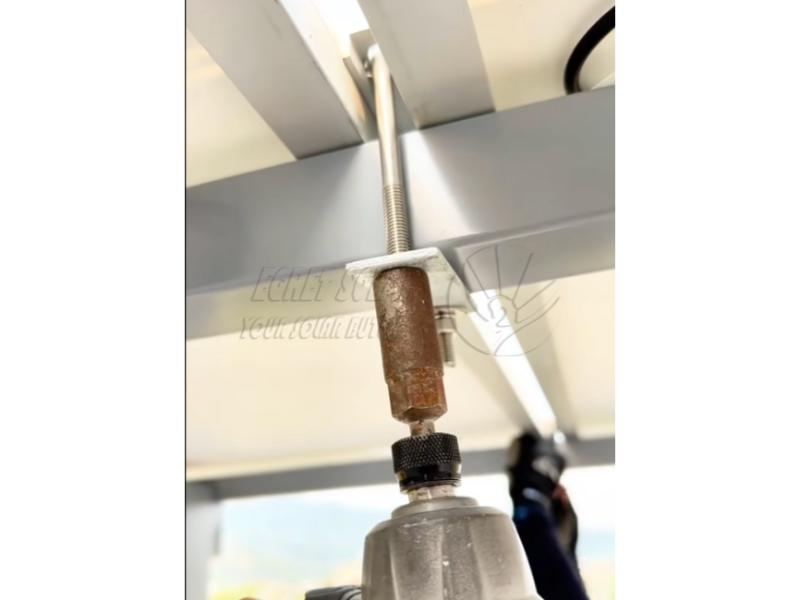

                                                                   Larawan ng pag-install na ibinigay ng isang customer ng Mauritius

FAQ

Q1. Anong mga square tube beam ang maaaring i-lock ng U-bolt?

A1. Ang mga karaniwang U-bolts ay magkasya sa parihabang galvanized/ZAM steel square beam. Kung ang iyong bracket ay gumagamit ng espesyal na lapad/kapal na beam, maaari naming i-customize ang U-bolt na taas at lapad ng pagbubukas sa bawat iyong mga guhit.

Q2. Maaari bang gamitin ang clamp na ito sa mga lugar na may mataas na asin-spray na malapit sa dagat?

A2: Oo. Ang solar U mid clamp ay UV-resistant at acid rain-resistant; ang mga hot-dip galvanized fasteners ay pumasa sa 500-oras na salt spray test. Para sa mga lubhang kinakaing unti-unting kapaligiran tulad ng mga isla, ang zinc-aluminum-magnesium bolt ay maaaring i-upgrade, na may panlabas na buhay ng serbisyo na higit sa 20 taon.

T3: Kung ang kapaligiran sa pag-install ay malupit, mayroon bang anumang inirerekomendang ground system na maaaring iakma sa mid clamp na ito?

A: Inirerekomenda namin ang paggamit ng high strength na zam square tube system, na angkop para sa mga lugar na may mabigat na snow at hangin sa Europe. Walang hinang na kailangan, ang koneksyon at pag-aayos ay direktang ginagawa gamit ang mga bolts, na ginagawang maginhawa ang pag-install.
