End Clamps

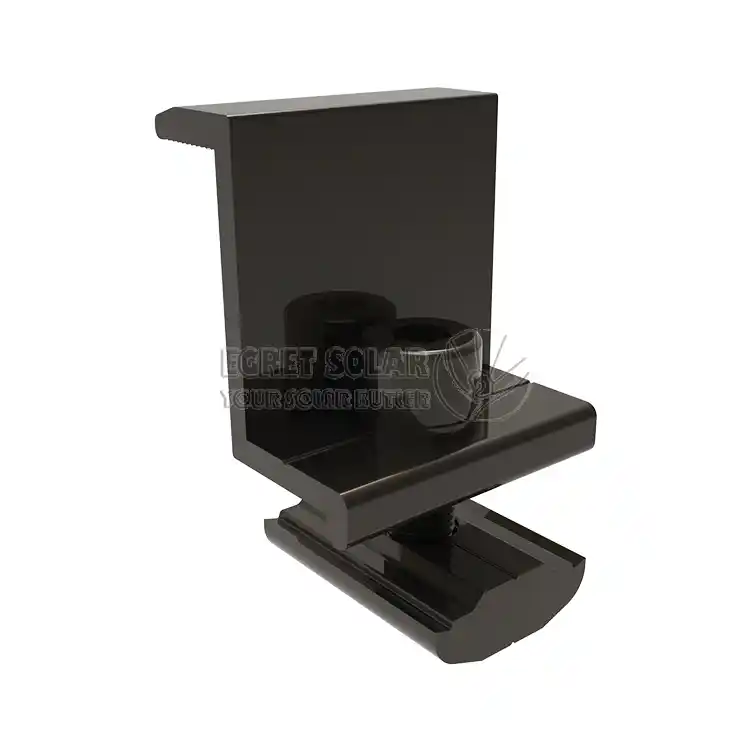

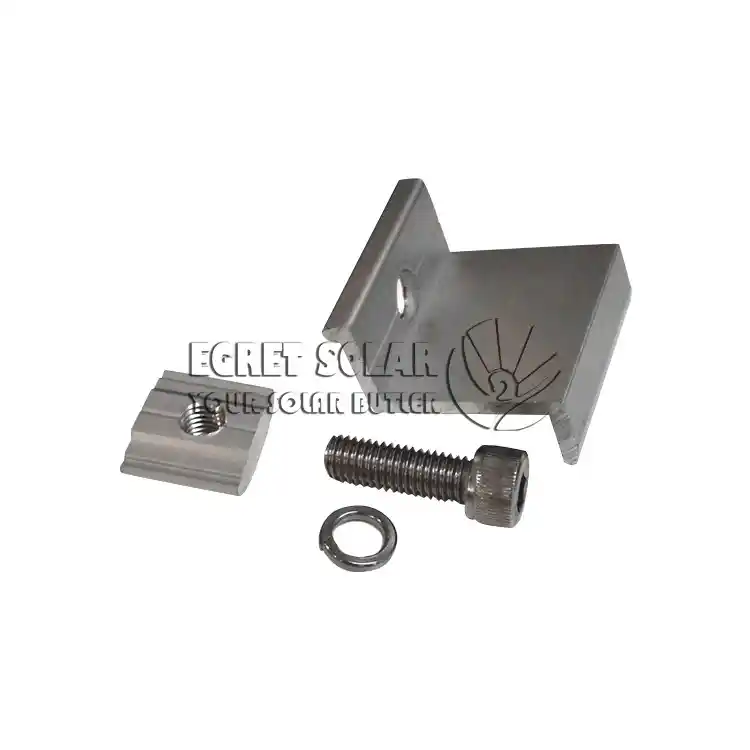

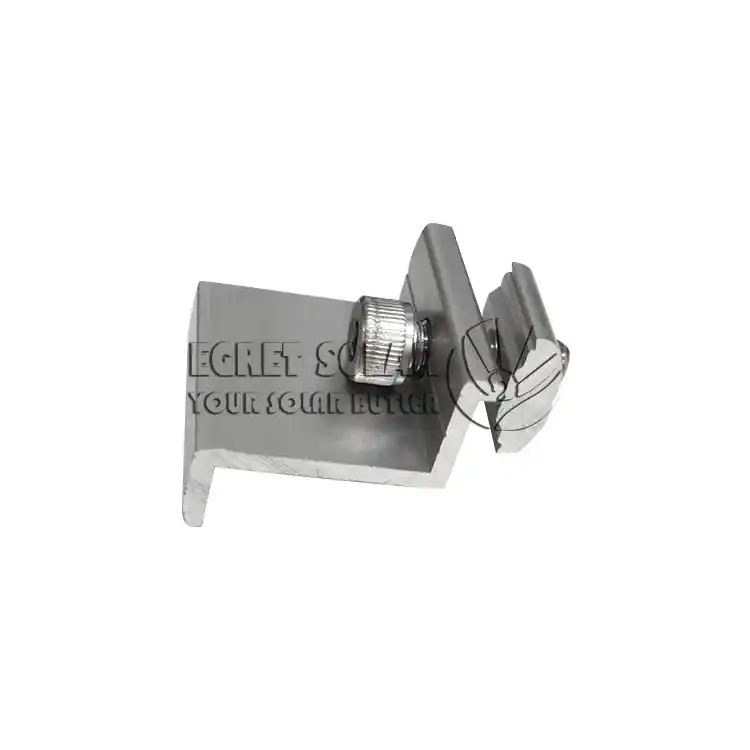

AngEnd Clamps ngEgret Solar, tulad ng gitnang bloke ng presyon, kailangang magkatugma sa kapal ng frame ng bahagi (karaniwan ay 30-40mm), Maaari itong magingCustomizedayon sa iba't ibang mga solusyon sa engineering, at ito ay gawa sa anodized na aluminyo na haluang metal na materyal upang maiwasan ang kaagnasan kasama ang frame ng bahagi at gumaganap ng isang insulating papel sa parehong oras.

Mga Pangunahing Tampok

end clamp solarinaayos ang frame ng pinakalabas na bahagi ng bawat hilera hanggang sa dulo ng riles upang maiwasan itong madulas. Kasabay nito, ang pagpindot sa mga gilid ng mga bahagi ay nakakatulong upang mabawasan ang pagsalakay ng hangin, ulan at alikabok mula sa mga gilid. Ito ay matatagpuan sa gilid ng hanay at direktang nagdadala ng pinakamalakas na puwersa ng pag-aangat ng hangin (pataas na puwersa ng paghila) at puwersa ng pagsipsip ng hangin, Ito ay isang mahalagang puntong nagdadala ng puwersa sa disenyong lumalaban sa hangin at dapat magkaroon ng sapat na lakas ng makina.

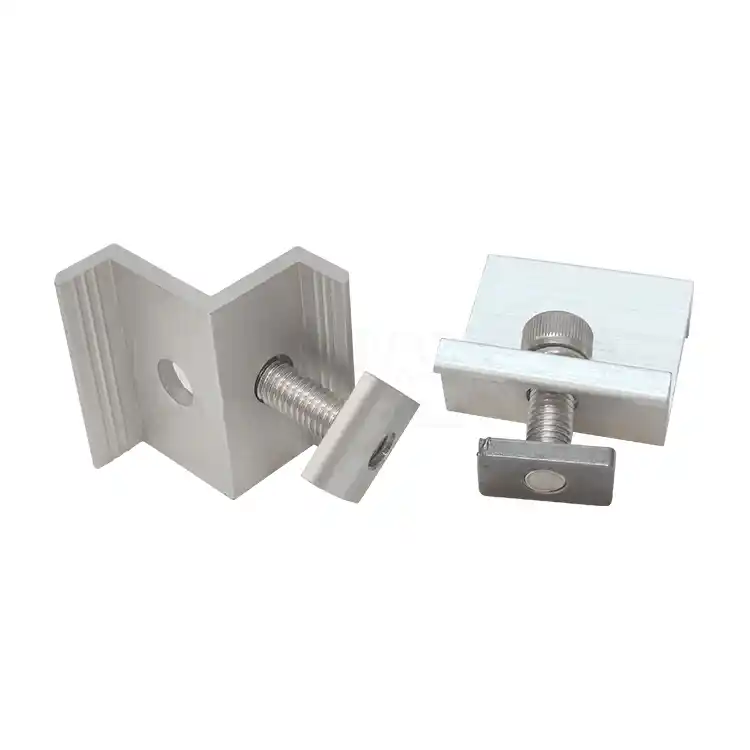

Ang pagkakaiba sa pagitan ng Solar clamp

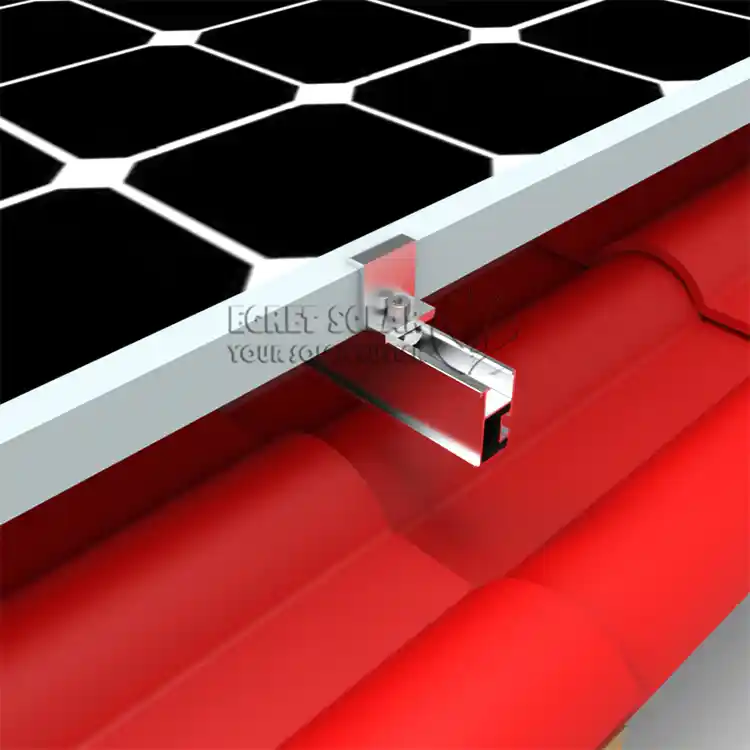

Ang posisyon ng pag-install ngend clamp para sa mga solar panelay nasa simula at dulo ng array, at tanging ang panlabas na frame ng isang module ang naayos. Ang pangunahing puwersa nito ay pangunahing nagdadala ng pinakamalakas na pagkarga ng hangin sa gilid mula sa isang bahagi ng module, at kasabay nito ay gumaganap ng papel na pag-aayos ng terminal, lumalaban sa matinding presyon ng hangin, at tinatakan ang gilid. Ang hitsura ay karaniwang idinisenyo na ang isang dulo ay nakasara o nagtatampok ng isang dulo na takip.

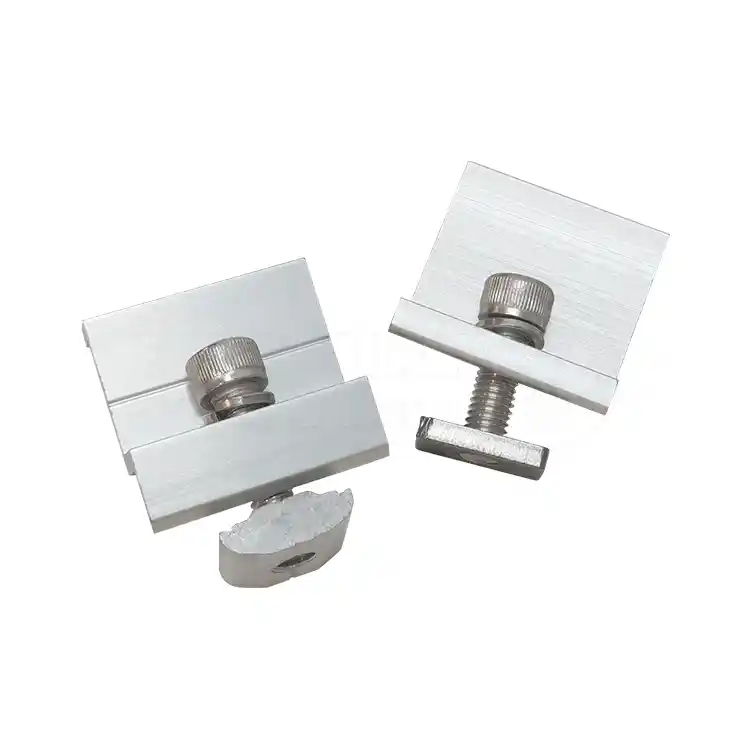

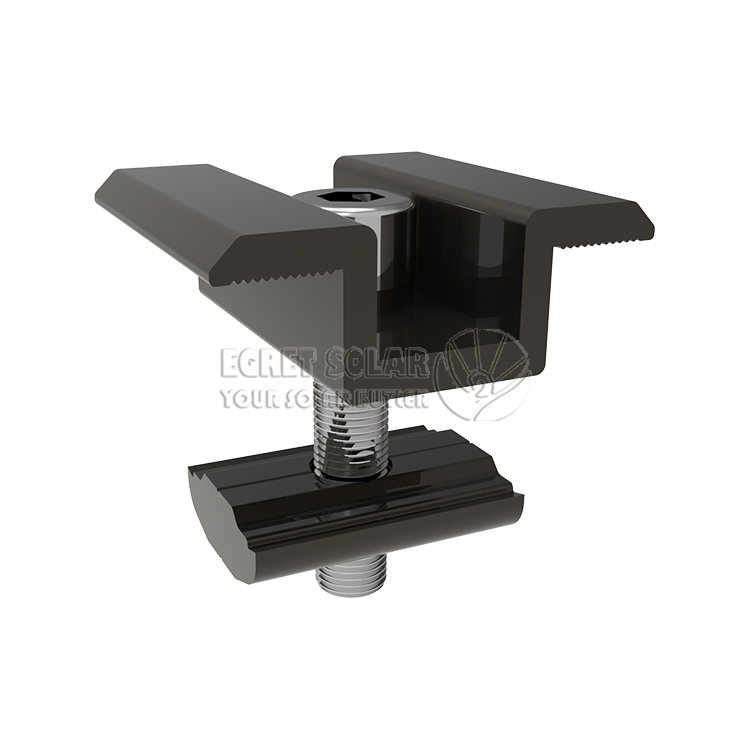

Ang Mid Clamp ay naka-install sa gitna ng array at i-clamp ang mga panloob na frame ng dalawang magkatabing bahagi nang sabay-sabay, dala ang puwersang ipinadala ng dalawang magkatabing bahagi. Pangunahing lumalaban ito sa pataas na puwersa ng pag-aangat ng hangin. Ang magkabilang dulo ng Mid Clamp ay bukas at ginagamit upang hawakan ang panel.

Mga Prinsipyo ng Disenyo

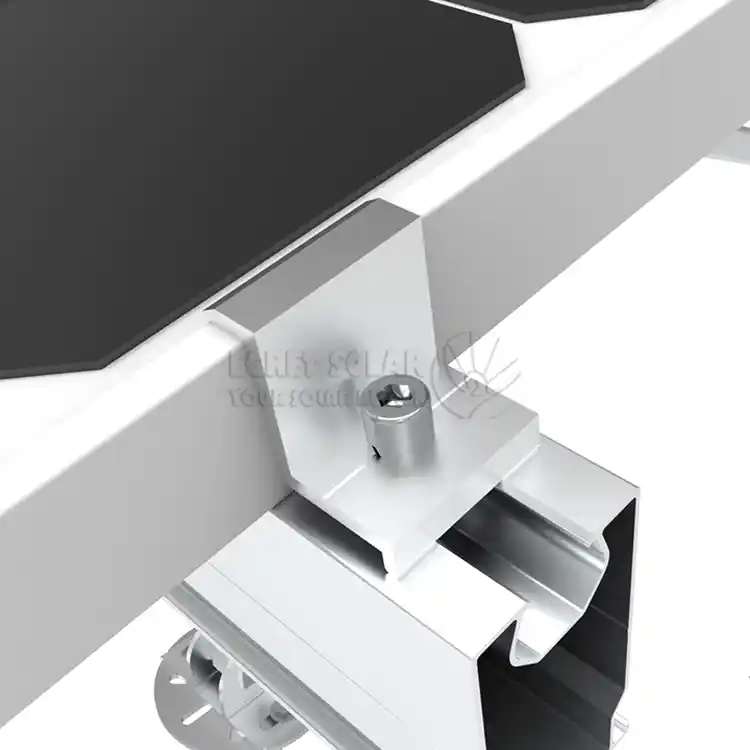

Ang disenyo ng produkto ay nalulutas ang mga pangunahing problema na kadalasang nararanasan sa praktikal na inhinyero, Ang tradisyunal na bloke ng presyon ng dulo ay madaling umikot at lumilipat kapag hinihigpitan, angEgret Solarmga disenyo ngdulo clamp para sa solar panel mountingthree-angle bearing surface na idinisenyo, binuo at ginawa ay nagko-convert ng rotational force na nabuo sa pamamagitan ng fastening into a vertical downward locking force sa pamamagitan ng isang natatanging contact surface, sa panimula ay nilutas ang problemang ito at ginagawang mas matatag ang installation, Ang disenyo ng T-bolt na may mga anti-slip na ngipin Ang mga bolts ay maaaring i-clamp sa guide rail grooves para sa fixation, na ginagawang posible ang one-handed operation at lubos na mapahusay ang pag-install.

Nagtatanong din ang mga tao

T: Bakit kailangan itong magmula sa parehong tatak o katugmang serye bilang mga gabay na riles at mga bahagi? Maaari ba silang gamitin nang random?

A: Hindi inirerekomenda na paghaluin ang mga ito. Dahil sa mechanical mismatch, ang lapad ng groove at shape tolerance ng mga profile (guide rails) ng iba't ibang brand ay iba. Angsolar panel end clamps

o T-bolt ay maaaring hindi naipasok o naka-lock nang tama, na nagreresulta sa hindi matatag na pag-install.

T: Sa panahon ng pag-install, ang mga bolts ay patuloy na umiikot at hindi maaaring higpitan. Ano ang dapat kong gawin?

A: Maaaring sanhi ito ng hindi tamang pagkakasunod-sunod ng pag-install o mga tool. Una, siguraduhin na ang ulo ng bolt ay naipasok nang tama sa uka ng gabay na riles. Pangalawa, dapat gumamit ng torque wrench at dapat isagawa ang tightening alinsunod sa halaga ng torque na tinukoy sa manual ng produkto (karaniwan ay nasa hanay na 16 hanggang 20 Newton-meters). Una, una itong higpitan sa pamamagitan ng kamay, at sa wakas ay higpitan ito ng isang torque wrench.

Q: Ano ang mga espesyal na kinakailangan para sa pagpili ng mga materyales para sa mga produkto sa maniyebe at malamig na mga rehiyon?

A: Inirerekomenda na gumamit ng aluminyo haluang metal bilang pangunahing materyal. Ang ibabaw ay ginagamot ng anodize oxidation upang magbigay ng isang mahusay na proteksiyon na layer at maiwasan ang kaagnasan.
